ねじ規格を調べる。日本で使われるネジ規格一覧表【2022年最新版】

サイズは同じように見えるけど、ねじとねじを繋ごうとしたらうまく嚙み合わない。
このねじで製造して欲しいと言われたけど、何ねじか分からない。

一言にねじと言っても、ねじ山の数やねじピッチが違う様々な規格のねじが私たちの身の回りには流通しています。

このページでは、現在のJIS規格に沿ったねじから現在使用されなくなったねじ規格まで、幅広く紹介していきます。
このページを見れば、専用の特殊ねじ以外はすべてのねじ規格を知っていただけると思います。

モノづくりや配管の参考にしてみてください。

1.これ、何ねじ?ねじ規格の調べ方

ねじには全て規格があり、ねじ山のピッチ(となり合うねじ山とねじ山の距離)とねじ山の角度はそれぞれ異なります。
ここでは、ねじ規格の調べ方を紹介します。

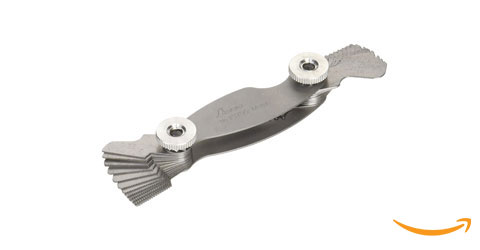

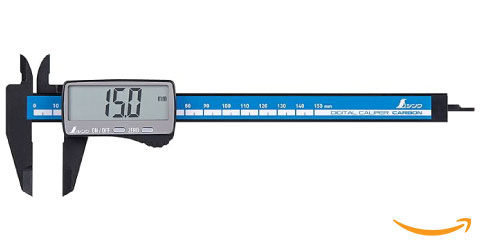

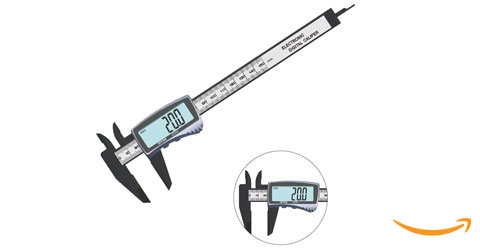

まず、ねじ規格を調べるためには下記2つの道具が最低限必要です。
それぞれ1000円前後でネットで購入できるため、本格的に調べたい場合は購入することをおすすめします。

※ピッチゲージはメートルねじ60°、インチねじ55°が計測できるモデルです。(このピッチゲージでは、インチねじ・ねじ山角度60°のユニファイねじは計測できません。)

道具が揃ったら早速計測してみましょう。

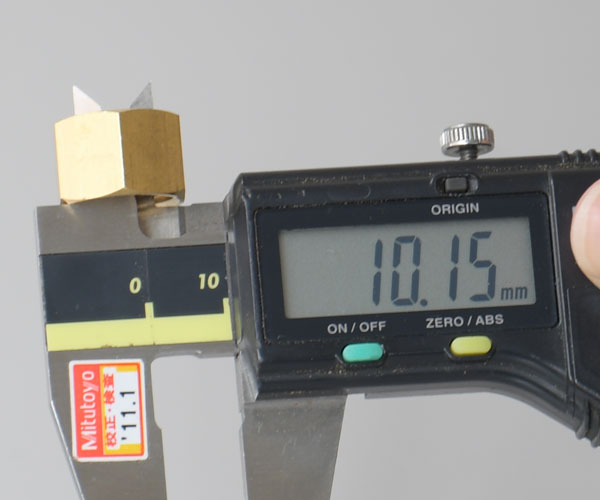

1ねじ外径をノギスで測ります

1.ねじ外径をノギスで測ります

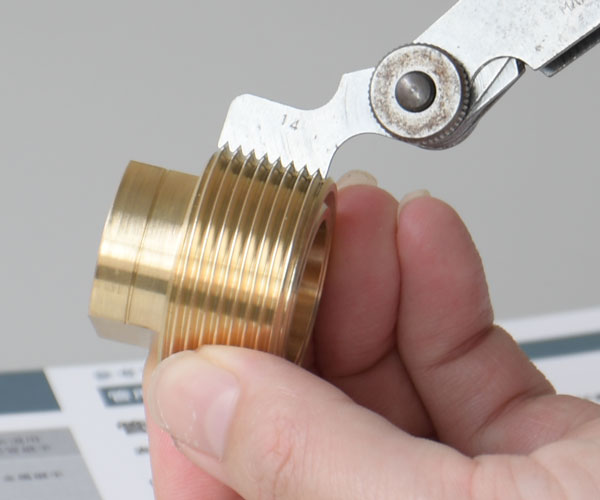

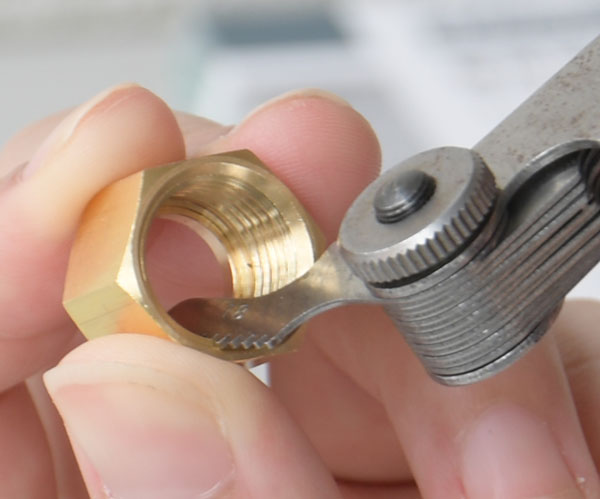

2ピッチゲージを当てて、ピッチを測ります

2.ピッチゲージを当てて、ピッチを測ります

おねじより少し難易度は上がりますが、めねじも計測してみましょう。

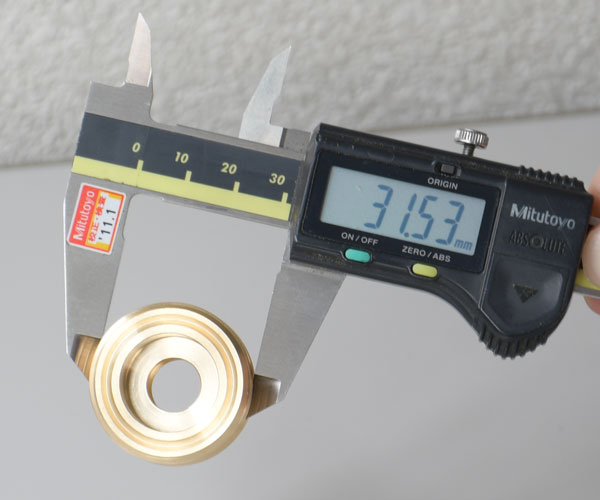

1ねじ内径をノギスで測ります

1.ねじ内径をノギスで測ります

2ピッチゲージを当てて、ピッチを測ります

2.ピッチゲージを当てて、ピッチを測ります

【必要な道具】で紹介したピッチゲージの場合、メートルねじかインチねじかは既に分かっているはずなので、対応している表ですぐに探せますよ。

規格表一覧の見方

規格表一覧の見方

!注意点

ここで紹介したねじ規格の調べ方でおおよそは分かりますが、
・ねじがテーパーだった。
・角度が60°だった。ということは多々あります。
正確なねじが必要という方は、メーカーに実物を計測してもらうのも手っ取り早い方法です。

お問い合わせはこちら

2.ねじの規格”M”ってなに?

ねじ規格の調べ方が分かったところで、次にねじ規格の表記の仕方について紹介します。

ホームセンターのねじ売り場や買った家具の組立説明書で見る、M6やM6x20などのねじ規格。
例えば、M6と記載があれば、そのねじは呼び径6mmのメートルねじ。
M6x20と記載があれば、呼び径6mm、長さ20mmのメートルねじということになります。

他にもGやUNF、NPTなどの英語表記もありますがこれらはすべて、ねじ規格を表します。

このメートルねじ(Mねじ)と対になり、インチ単位を基準に作られているのが インチねじ(UNC、UNF) になります。
インチねじはインチ単位を使用しているアメリカで主に使用されるねじ規格のため、 アメリカねじ と言われることもあります。

製品の由来がインチサイズである配管材の管用ねじ規格G、Rの呼び径は今でもインチ単位が使用されています。

3.現在使われているねじ規格一覧

ここでは、現在使用されているねじ規格についてご紹介します。
まずは、インチ規格のねじから見ていきましょう。

ユニファイねじには、ユニファイ並目ねじ(UNC)とユニファイ細目ねじ(UNF)の二種類があります。
どちらも、ねじ山の角度は60度になります。

JIS B0206:1973(UNC規格)のねじ規格表はコチラをクリック

ねじの呼び ねじ山数 (25.4mmにつき) n ピッチ(参考)P ひっかかりの高さH1 おねじ
外径 d 有効径 d2 谷の径 d1
めねじ
谷の径 D 有効径 D2 外径 D1
1/4 20 1.27 0.687 6.35 5.524 4.976
5/16 18 1.4111 0.764 7.938 7.021 6.411
3/8 16 1.5875 0.859 9.525 8.494 7.805
7/16 14 1.8143 0.982 11.112 9.934 9.149
1/2 13 1.9538 1.058 12.7 11.43 10.584
9/16 12 2.1167 1.146 14.288 12.913 11.996
5/8 11 2.3091 1.25 15.875 14.376 13.376
3/4 10 2.54 1.375 19.05 17.399 16..299
7/8 9 2.8222 1.528 22.225 20391 19.169
1 8 3.175 1.719 25.4 23.338 21.963
11/8 7 3.6286 1.964 28.575 26.218 24.648
11/4 7 3.6286 1.964 31.75 29.393 27.823
1 3/8 6 4.2333 2.291 34.925 32.174 30.343
1 1/2 6 4.2333 2.291 38.1 35349 33.518
1 3/4 5 5.08 2.75 44.45 41.151 38.951

JIS B0208:1973(UNF規格)のねじ規格表はコチラをクリック

ねじの呼び ねじ山数(25.4mmにつき)n ピッチ(参考)P ひっかかりの高さH1 おねじ
外径 d 有効径 d2 谷の径 d1
めねじ
谷の径 D 有効径 D2 外径 D1
1/4 28 0.9071 0.491 6.35 5.761 5.367
5/16 24 1.0583 0.573 7.938 7.246 6.792
3/8 24 1.0583 0.573 9.527 8.837 8.379
7/16 20 1.27 0.687 11.112 10.287 9.738
1/2 20 1.27 0.687 12.7 11.874 11.326
9/16 18 1.4111 0.764 14.288 13.371 12.761
5/8 18 1.4111 0.764 15.875 14.958 14.348
3/4 16 1.5875 0.859 19.05 18.019 17.33
7/8 14 1.8143 0.982 22.225 21.046 20.262
1 12 2.1167 1.146 25.4 24.026 23.109
11/8 12 2.1167 1.146 28.575 27.201 26.284
11/4 12 2.1167 1.146 31.75 30.376 29.459
1 3/8 12 2.1167 1.146 34.925 33.551 32.634
1 1/2 12 2.1167 1.146 38.1 36.726 35.809

日本で使用される管用テーパーねじPTとは、ねじ山の角度と基準外径の寸法が全く違うねじ規格です。
ねじ山の角度は60度になります。

【アメリカ管用テーパーねじ】NPT

【アメリカ管用テーパーねじ】NPTのねじ規格表はコチラをクリック

ねじの呼び ねじ山 基準経 基準経の位置
ねじ山数(25.4mmにつき)n ピッチ(参考)P ねじ山の高さh fc=fr
上段:max.
下段:min.
おねじ
外径 d 有効径 d2 谷の径 d1
めねじ 基準経の長さa
谷の径 D 有効径 D2 内径 D1
NPT1/16 27 0.941 0.753 0.090
0.031
7.895 7.142 6.389 4.064
NPT1/8 27 0.941 0.753 0.090
0.031
10.242 9.489 8.737 4.102
NPT1/4 18 1.411 1.129 0.124
0.046
13.616 12.487 11.385 5.786
NPT3/8 18 1.411 1.129 0.124
0.046
17.055 15.926 14.797 6.096
NPT1/2 14 1.814 1.451 0.141
0.060
21.224 19.772 18.321 8.128
NPT3/4 14 1.814 1.451 0.141
0.060
26.569 25.117 23.666 8.611
NPT1 11.5 2.209 1.767 0.161
0.073
33.228 31.461 29.694 10.160
NPT1/4 11.5 2.209 1.767 0.161
0.073
41.985 40.218 38.451 10.668
NPT1/2 11.5 2.209 1.767 0.161
0.073
48.054 46.287 44.520 10.668
NPT2 11.5 2.209 1.767 0.161
0.073
60.092 58.325 56.558 11.074
NTP2_1/2 8 3.175 2.540 0.196
0.105
72.699 70.159 67.619 17.323
NTP3 8 3.175 2.540 0.196
0.105
88.608 86.068 83.528 19.456
NTP4 8 3.175 2.540 0.196
0.105
113.973 111.433 108.893 21.438

テーパーおねじ(R)とテーパーめねじ(Rc)がありますが、規格は下記の一覧表でどちらも調べることができます。
旧JIS規格でPTと表記されていたため、PTと表記があればR、Rcと頭の中で変換してください。
PTとRは全く同じ規格です。

【管用テーパーねじ】B0203(R/Rc)

【管用テーパーねじ】B0203(R/Rc)のねじ規格表はコチラをクリック

ねじの呼び ねじ山 基準経 基準経の位置
ねじ山数(25.4mmにつき)n ピッチ(参考)P ねじ山の高さh 山の頂及び谷の丸みr おねじ
外径 d 有効径 d2 谷の径 d1
めねじ 基準経の長さa
谷の径 D 有効径 D2 内径 D1
R(Rc)1/16 28 0.9071 0.581 0.12 7.723 7.142 6.561 3.97
R(Rc)1/8 28 0.9071 0.581 0.12 9.728 9.147 8.566 3.97
R(Rc)1/4 19 1.3368 0.856 0.18 13.157 12.301 11.445 6.01
R(RC)3/8 19 1.3368 0.856 0.18 16.662 15.806 14.950 6.35
R(RC)1/2 14 1.8143 1.162 0.25 20.955 19.793 18.631 8.16
R(RC)3/4 14 1.8143 1.162 0.25 26.441 25.279 24.117 9.53
R(RC)1 11 2.3091 1.479 0.32 33.249 31.770 30.291 10.39
R(RC)1_1/4 11 2.3091 1.479 0.32 41.910 40.431 38.952 12.70
R(RC)R1_1/2 11 2.3091 1.479 0.32 47.803 46.324 44.845 12.70
R(RC)2 11 2.3091 1.479 0.32 59.614 58.135 56.656 15.88
R(RC)2_1/2 11 2.3091 1.479 0.32 75.184 73.705 72.226 17.46
R(RC)3 11 2.3091 1.479 0.32 87.884 86.405 84.926 20.64
R(RC)4 11 2.3091 1.479 0.32 113.030 111.551 110.072 25.40

■コラム(管用平行めねじRp)

おねじがPJ(給水栓取付ねじ)の場合で、蛇口等向き合わせが必要な場合は、めねじに平行ねじのRp(管用平行めねじ)を利用すると便利です。
Rc(管用テーパーめねじ)では、ねじの止まる部分が一か所のため蛇口の向き合わせが難しい。そのような場面で、向きの調整が容易なストレートのRpねじの出番です。
管用テーパーねじの仲間として記載があるのは、Gねじのパッキン止めではなく、シールテープ止めを想定して基準寸法が決定されているからです。

少し分かりにくいのでここには規格は掲載していません。より詳しく知りたい方は、お問い合わせください。

お問い合わせはこちら

管用ねじの中でも、ねじが先端まで均一の太さになっているねじです。
旧JIS規格でPFと表記されていたため、PFと表記があればGと頭の中で変換してください。

【管用平行ねじ】B0202(G)

【管用平行ねじ】B0202(G)のねじ規格表はコチラをクリック

ねじの呼び ねじ山数(25.4mmにつき)n ピッチ(参考)P ねじ山の高さh 山の頂及び谷の丸みr おねじ
外径 d 有効径 d2 谷の径 d1
めねじ
谷の径 D 有効径 D2 外径 D1
G1/16 28 0.9071 0.581 0.12 7.723 7.142 6.561
G1/8 28 0.9071 0.581 0.12 9.728 9.147 8.566
G1/4 19 1.3368 0.856 0.18 13.157 12.301 11.445
G3/8 19 1.3368 0.856 0.18 16.662 15.806 14.950
G1/2 14 1.8143 1.162 0.25 20.955 19.793 18.631
G3/4 14 1.8143 1.162 0.25 26.441 25.279 24.117
G1 11 2.3091 1.479 0.32 33.249 31.770 30.291
G1_1/4 11 2.3091 1.479 0.32 41.910 40.431 38.952
G1_1/2 11 2.3091 1.479 0.32 47.803 46.324 44.845
G2 11 2.3091 1.479 0.32 59.614 58.135 56.656
G2_1/2 11 2.3091 1.479 0.32 75.184 73.705 72.226
G3 11 2.3091 1.479 0.32 87.884 86.405 84.926
G4 11 2.3091 1.479 0.32 113.030 111.551 110.072

給水栓取付ねじは、管用平行めねじ(Rp)に組合わせて使用されるおねじ規格です。
外径、有効径、谷の径はすべて管用平行ねじGと同じですが、シールテープを用いた止水を前提にしているため、寸法許容差がGと比較して全て小さめでOKという規格になっています。
他のねじと違い、給水栓で使用される1/2、3/4、1サイズのみの規格となります。

【給水栓取付ねじ】B2061(PJ)のねじ規格表はコチラをクリック

ねじの種類 ねじの呼び 外径 d 有効径 d2 谷の径 d1
基準寸法 上の許容差 下の許容差 基準寸法 上の許容差 下の許容差 基準寸法 上の許容差 下の許容差
PJ1/2 13 20.955 −0.25 −0.534 19.793 −0.25 −0.534 18.631 −0.25 −0.534
PJ3/4 20 26.441 −0.25 −0.534 25.279 −0.25 −0.534 24.117 −0.25 −0.534
PJ1 25 33.249 −0.25 −0.610 31.770 −0.25 −0.610 30.291 −0.25 −0.610
備考 給水栓取付ねじは,“PJ”の記号を用いて表す。例:PJ1/2_PJ3/4

メートルねじ JIS B0205:2001(M)

メートルねじには、以前まで細目ねじがありました。1998年に並目ねじと統合されています。
複数のピッチがありますが、値の小さいピッチのほうが緩みにくいです。
ただしピッチが細かい分、ねじ山数が増えて締め付けに時間がかかってしまいます。

どれだけの精密さが必要な製品かを見極めて、ピッチは選んでください。

【メートルねじ】JIS B0205:2001(M)のねじ規格表はコチラ

ねじの呼び ピッチ 有効径 めねじ内径
おねじの外径
M1 0.25 0.838 0.729
0.2 0.87 0.783
M1.1 0.25 0.938 0.829
0.2 0.97 0.883
M1.2 0.25 1.038 0.929
0.2 1.07 0.983
M1.4 0.3 1.205 1.075
0.2 1.27 1.183
M1.6 0.35 1.373 1.221
0.2 1.47 1.383
M1.8 0.35 1.573 1.421
0.2 1.67 1.583
M2 0.4 1.74 1.567
0.25 1.838 1.729
M2.2 0.45 1.908 1.713
0.25 2.038 1.929
M2.5 0.45 2.208 2.013
0.35 2.273 2.121
M3 0.5 2.675 2.459
0.35 2.773 2.621
M3.5 0.6 3.11 2.85
0.35 3.273 3.121
M4 0.7 3.545 3.242
0.5 3.675 3.459
M4.5 0.75 4.013 3.688
0.5 4.175 3.959
M5 0.8 4.48 4.134
0.5 4.675 4.459
M5.5 0.5 5.175 4.959
M6 1 5.35 4.917
0.75 5.513 5.188
M7 1 6.35 5.917
0.75 6.513 6.188
M8 1.25 7.188 6.647
1 7.35 6.917
0.75 7.513 7.188
M9 1.25 8.188 7.647
1 8.35 7.917
0.75 8.513 8.188
M10 1.5 9.026 8.376
1.25 9.188 8.647
1 9.35 8.917
0.75 9.513 9.188
M11 1.5 10.026 9.376
1 10.35 9.917
0.75 10.513 10.188
M12 1.75 10.863 10.106
1.5 11.026 10.376
1.25 11.188 10.647
1 11.35 10.917
M14 2 12.701 11.835
1.5 13.026 12.376
1.25 13.188 12.647
1 13.35 12.917
M15 1.5 14.026 13.376
1 14.35 13.917
M16 2 14.701 13.835
1.5 15.026 14.376
1 15.35 14.917
M17 1.5 16.026 15.376
1 16.35 15.917
M18 2.5 16.376 15.294
2 16.701 15.835
1.5 17.026 16.376
1 17.35 16.917
M20 2.5 18.376 17.294
2 18.701 17.835
1.5 19.026 18.376
1 19.35 18.917
M22 2.5 20.376 19.294
2 20.701 19.835
1.5 21.026 20.376
1 21.35 20.917
M24 3 22.051 20.752
2 22.701 21.835
1.5 23.026 22.376
1 23.35 22.917
M25 2 23.701 22.835
1.5 24.026 23.376
1 24.35 23.917
M26 1.5 25.026 24.376
M27 3 25.051 23.752
2 25.701 24.835
1.5 26.026 25.376
1 26.35 25.917
M28 2 26.701 25.835
1.5 27.35 26.917
1 27.35 26.917
M30 3.5 27.727 26.211
3 28.051 26.752
2 28.701 27.835
1.5 29.026 28.376
1 29.35 28.917
M32 2 30.701 29.835
1.5 31.026 30.376
M33 3.5 30.727 29.211
3 31.051 29.752
2 31.701 30.835
1.5 32.026 31.376
M35 1.5 34.026 33.376
M36 4 33.402 31.67
3 34.051 32.752
2 34.701 33.835
1.5 35.026 34.376
M38 1.5 37.026 36.376
M39 4 36.402 34.67
3 37.051 35.752
2 37.701 36.835
1.5 38.026 37.376
M40 3 38.051 36.752
2 38.701 37.835
1.5 39.026 38.376
M42 4.5 39.077 37.129
4 39.402 37.67
3 40.051 38.752
2 40.701 39.835
1.5 41.026 40.376
M45 4.5 42.077 40.129
4 42.402 40.67
3 43.051 41.752
2 43.701 42.835
1.5 44.026 43.376
M48 5 44.752 42.587
4 45.402 43.67
3 46.051 44.752
2 46.701 45.835
1.5 47.026 46.376
M50 3 48.051 46.752
2 48.701 47.835
1.5 49.026 48.376
M52 5 48.752 46.587
4 49.402 47.67
3 50.051 48.752
2 50.701 49.835
1.5 51.026 50.376
M55 4 52.402 50.67
3 53.051 51.752
2 53.701 52.835
1.5 54.026 53.376
M56 5.5 52.428 50.046
4 53.402 51.67
3 54.051 52.752
2 54.701 53.835
1.5 55.026 54.376
M58 4 55.402 53.67
3 56.051 54.752
2 56.701 55.835
1.5 57.026 56.376
M60 5.5 56.428 54.046
4 57.402 55.67
3 58.051 56.752
2 58.701 57.835
1.5 59.026 58.376
M62 4 59.402 57.67
3 60.051 58.752
2 60.701 59.835
1.5 61.026 60.376
M64 6 60.103 57.505
4 61.402 59.67
3 62.051 60.752
2 62.701 61.835
1.5 63.026 62.376
M65 4 62.402 60.67
3 63.051 61.752
2 63.701 62.835
1.5 64.026 63.376
M68 6 64.103 61.505
4 65.402 63.67
3 66.051 64.752
2 66.701 65.835
1.5 67.026 66.376
M70 6 66.103 63.505
4 67.402 65.67
3 68.051 66.752
2 68.701 67.835
1.5 69.026 68.376
M72 6 68.103 65.505
4 69.402 67.67
3 70.051 68.752
2 70.701 69.835
1.5 71.026 70.376
M75 4 72.402 70.67
3 73.051 71.752
2 73.701 72.835
1.5 74.026 73.376
M76 6 72.103 69.505
4 73.402 71.67
3 74.051 72.752
2 74.701 73.835
1.5 75.026 74.376
M78 2 76.7 75.835
M80 6 76.103 73.505
4 77.402 75.67
3 78.051 76.752
2 78.701 77.835
1.5 79.026 78.376
M82 2 80.701 79.835
M85 6 81.103 78.505
4 82.402 80.67
3 83.051 81.752
2 83.701 82.835
M90 6 86.103 83.505
4 87.402 85.67
3 88.051 86.752
2 88.701 87.835
M95 6 91.103 88.505
4 92.402 90.67
3 93.051 91.752
2 93.701 92.835
M100 6 96.103 93.505
4 97.402 95.67
3 98.051 96.752
2 98.701 97.835
M105 6 101.103 98.505
4 102.402 100.67
3 103.051 101.752
2 103.701 102.835
M110 6 106.103 103.505
4 107.402 105.67
3 108.051 106.752
2 108.701 107.835
M115 6 111.103 108.505
4 112.402 110.67
3 113.051 111.752
2 113.701 112.835
M120 6 116.103 113.595
4 117.402 115.67
3 118.051 116.752
2 118.701 117.835
M125 8 119.804 116.34
6 121.103 118.505
4 122.402 120.67
3 123.051 121.752
2 123.701 122.835
M130 8 124.804 121.34
6 126.103 123.505
4 127.402 125.67
3 128.051 126.752
2 128.701 127.835
M135 6 131.103 128.505
4 132.402 130.67
3 133.051 131.752
2 133.701 132.835
M140 8 134.804 131.34
6 136.103 133.505
4 137.402 135.67
3 138.051 136.752
2 138.701 137.835
M145 6 141.103 138.505
4 142.402 140.67
3 143.051 141.752
2 143.701 142.835
M150 8 144.804 141.34
6 146.103 143.505
4 147.402 145.67
3 148.051 146.752
2 148.701 147.835
M155 6 151.103 148.505
4 152.402 150.67
3 153.051 151.752
M160 8 154.804 151.34
6 156.103 153.505
4 157.402 155.67
3 158.051 156.752
M165 6 161.103 158.505
4 162.402 160.67
3 163.051 161.752
M170 8 164.804 161.34
6 166.103 163.505
4 167.402 165.67
3 168.051 166.752
M175 6 171.103 168.505
4 172.402 170.67
3 173.051 171.752
M180 8 174.804 171.34
6 176.103 173.505
4 177.402 175.67
3 178.051 176.752
M185 6 181.103 178.505
4 182.402 180.67
3 183.051 181.752
M190 8 184.804 181.34
6 186.103 183.505
4 187.402 185.67
3 188.051 186.752
M195 6 191.103 188.505
4 192.402 190.67
3 193.051 191.752
M200 8 194.804 191.34
6 196.103 193.505
4 197.402 195.67
3 198.051 196.752
M205 6 201.103 198.505
4 202.402 200.67
3 203.051 201.752
M210 8 204.804 201.34
6 206.103 203.505
4 207.402 205.67
3 208.051 206.752
M215 6 211.103 208.505
4 212.402 210.67
3 213.051 211.752
M220 8 214.804 211.34
6 216.103 213.505
4 217.402 215.67
3 218.051 216.752
M225 6 221.103 218.505
4 222.402 220.67
3 223.051 221.752
M230 8 224.804 221.34
6 226.103 223.505
4 227.402 225.67
3 228.051 226.752
M235 6 231.103 228.505
4 232.402 230.67
3 233.051 231.752
M240 8 234.804 231.34
6 236.103 233.505
4 237.402 235.67
3 238.051 236.752
M245 6 241.103 238.505
4 242.402 240.67
3 243.051 241.752
M250 8 244.804 241.34
6 246.103 243.505
4 247.402 245.67
3 248.051 246.752
M255 6 251.103 248.505
4 252.402 250.67
M260 8 254.804 251.34
6 256.103 253.505
4 257.402 255.67
M265 6 261.103 258.505
4 262.402 260.67
M270 8 264.804 261.34
6 266.103 263.505
4 267.402 265.67
M275 6 271.103 268.505
4 272.402 270.67
M280 8 274.804 271.34
6 276.103 273.505
4 277.402 275.67
M285 6 281.103 278.505
4 282.402 280.67
M290 8 284.804 281.34
6 286.103 283.505
4 287.402 285.67
M295 6 291.103 288.505
4 292.402 290.67
M300 8 294.804 291.34
6 296.103 293.505
4 297.402 295.67

メートル台形(テーパー)ねじ(Tr)

メートルねじのテーパーねじです。ねじ山の角度が29度とするどく、工作機械や測定器の送りねじに使用されています。

【メートル台形(テーパー)ねじ】(Tr)のねじ規格表はコチラ

ねじの呼び_外径 ピッチ 引っかかりの高さ めねじ
谷径(D) 有効径(D2 内径(D1
おねじ
外径(d) 有効径(d2 谷径(d1
Tr8 x 1.5 1.5 0.75 8 7.25 6.5
Tr9 x 2 2 1 9 8 7
Tr9 x 1.5 1.5 0.75 9 8.25 7.5
Tr10 x 2 2 1 10 9 8
Tr10 x 1.5 1.5 0.75 10 9.25 8.5
Tr11 x 3 3 1.5 11 9.5 8
Tr11 x 2 2 1 11 10 9
Tr12 x 3 3 1.5 12 10.5 9
Tr12 x 2 2 1 12 11 10
Tr14 x 3 3 1.5 14 12.5 11
Tr14 x 2 2 1 14 13 12
Tr16 x 4 4 2 16 14 12
Tr16 x 2 2 1 16 15 14
Tr18 x 4 4 2 18 16 14
Tr18 x 2 2 1 18 17 16
Tr20 x 4 4 2 20 18 16
Tr20 x 2 2 1 20 19 18
Tr22 x 8 8 4 22 18 14
Tr22 x 5 5 2.5 22 19.5 17
Tr22 x 3 3 1.5 22 20.5 19
Tr24 x 8 8 4 24 20 16
Tr24 x 5 5 2.5 24 21.5 19
Tr24 x 3 3 1.5 24 22.5 21
Tr26 x 8 8 4 26 22 18
Tr26 x 5 5 2.5 26 23.5 21
Tr26 x 3 3 1.5 26 24.5 23
Tr28 x 8 8 4 28 24 20
Tr28 x 5 5 2.5 28 25.5 23
Tr28 x 3 3 1.5 28 26.5 25
Tr30 x 10 10 5 30 25 20
Tr30 x 6 6 3 30 27 24
Tr30 x 3 3 1.5 30 28.5 27
Tr32 x 10 10 5 32 27 22
Tr32 x 6 6 3 32 29 26
Tr32 x 3 3 1.5 32 30.5 29
Tr34 x 10 10 5 34 29 24
Tr34 x 6 6 3 34 31 28
Tr34 x 3 3 1.5 34 32.5 31
Tr36 x 10 10 5 36 31 26
Tr36 x 6 6 3 36 33 30
Tr36 x 3 3 1.5 36 34.5 33
Tr38 x 10 10 5 38 33 28
Tr38 x 7 7 3.5 38 34.5 31
Tr38 x 3 3 1.5 38 36.5 35
Tr40 x 10 10 5 40 35 30
Tr40 x 7 7 3.5 40 36.5 33
Tr40 x 3 3 1.5 40 38.5 37
Tr42 x 10 10 5 42 37 32
Tr42 x 7 7 3.5 42 38.5 35
Tr42 x 3 3 1.5 42 40.5 39
Tr44 x 12 12 6 44 38 32
Tr44 x 7 7 3.5 44 40.5 37
Tr44 x 3 3 1.5 44 42.5 41
Tr46 x 12 12 6 46 40 34
Tr46 x 8 8 4 46 42 38
Tr46 x 3 3 1.5 46 44.5 43
Tr48 x 12 12 6 48 42 36
Tr48 x 8 8 4 48 44 40
Tr48 x 3 3 1.5 48 44 40
Tr50 x 12 12 6 50 44 38
Tr50 x 8 8 4 50 46 42
Tr50 x 3 3 1.5 50 48.5 47
Tr52 x 12 12 6 52 46 40
Tr52 x 8 8 4 52 48 44
Tr52 x 3 3 1.5 52 50.5 49
Tr55 x 14 14 7 55 48 41
Tr55 x 9 9 4.5 55 50.5 46
Tr55 x 3 3 1.5 55 53.5 52
Tr60 x 14 14 7 60 53 46
Tr60 x 9 9 4.5 60 55.5 51
Tr60 x 3 3 1.5 60 58.5 57
Tr65 x 16 16 8 65 57 49
Tr65 x 10 10 5 65 60 55
Tr65 x 4 4 2 65 63 61
Tr70 x 16 16 8 70 62 54
Tr70 x 10 10 5 70 65 60
Tr70 x 4 4 2 70 68 66
Tr75 x 16 16 8 75 67 59
Tr75 x 10 10 5 75 70 65
Tr75 x 4 4 2 75 73 71
Tr80 x 16 16 8 80 72 64
Tr80 x 10 10 5 80 75 70
Tr80 x 4 4 2 80 78 76
Tr85 x 18 18 9 85 76 67
Tr85 x 12 12 6 85 79 73
Tr85 x 4 4 2 85 83 81
Tr90 x 18 18 9 90 81 72
Tr90 x 12 12 6 90 84 78
Tr90 x 4 4 2 90 88 86
Tr95 x 18 18 9 95 86 77
Tr95 x 12 12 6 95 89 83
Tr95 x 4 4 2 95 93 91
Tr100 x 20 20 10 100 90 80
Tr100 x 12 12 6 100 94 88
Tr100 x 4 4 2 100 98 96
Tr105 x 20 20 10 105 95 85
Tr105 x 12 12 6 105 99 93
Tr105 x 4 4 2 105 103 101
Tr110 x 20 20 10 110 100 90
Tr110 x 12 12 6 110 104 98
Tr110 x 4 4 2 110 108 106
Tr115 x 22 22 11 115 104 93
Tr115 x 14 14 7 115 108 101
Tr115 x 6 6 3 115 112 109
Tr120 x 22 22 11 120 109 98
Tr120 x 14 14 7 120 113 106
Tr120 x 6 6 3 120 117 114
Tr125 x 22 22 11 125 114 103
Tr125 x 14 14 7 125 118 111
Tr125 x 6 6 3 125 122 119
Tr130 x 22 22 11 130 119 108
Tr130 x 14 14 7 130 123 116
Tr130 x 6 6 3 130 127 124
Tr135 x 24 24 12 135 123 111
Tr135 x 14 14 7 135 128 121
Tr135 x 6 6 3 135 132 129
Tr140 x 24 24 12 140 128 116
Tr140 x 14 14 7 140 133 126
Tr140 x 6 6 3 140 137 134
Tr145 x 24 24 12 145 133 121
Tr145 x 14 14 7 145 138 131
Tr145 x 6 6 3 145 142 139
Tr150 x 24 24 12 150 138 126
Tr150 x 16 16 8 150 142 134
Tr150 x 6 6 3 150 147 144
Tr155 x 24 24 12 155 143 131
Tr155 x 16 16 8 155 147 139
Tr155 x 6 6 3 155 152 149
Tr160 x 28 28 14 160 146 132
Tr160 x 16 16 8 160 152 144
Tr160 x 6 6 3 160 157 154
Tr165 x 28 28 14 165 151 137
Tr165 x 16 16 8 165 157 149
Tr165 x 6 6 3 165 162 159
Tr170 x 28 28 14 170 156 142
Tr170 x 16 16 8 170 162 154
Tr170 x 6 6 3 170 167 164
Tr175 x 28 28 14 175 161 147
Tr175 x 16 16 8 175 167 159
Tr175 x 8 8 4 175 171 167
Tr180 x 28 28 14 180 166 152
Tr180 x 18 18 9 180 171 162
Tr180 x 8 8 4 180 176 172
Tr185 x 32 32 16 185 169 153
Tr185 x 18 18 9 185 176 167
Tr185 x 8 8 4 185 181 177
Tr190 x 32 32 16 190 174 158
Tr190 x 18 18 9 190 181 172
Tr190 x 8 8 4 190 186 182
Tr195 x 32 32 16 195 179 163
Tr195 x 18 18 9 195 186 177
Tr195 x 8 8 4 195 191 187
Tr200 x 32 32 16 200 184 168
Tr200 x 18 18 9 200 191 182
Tr200 x 8 8 4 200 196 192
Tr210 x 36 36 18 210 192 174
Tr210 x 20 20 10 210 200 190
Tr210 x 8 8 4 210 206 202
Tr220 x 36 36 18 220 202 184
Tr220 x 20 20 10 220 210 200
Tr220 x 8 8 4 220 216 212
Tr230 x 36 36 18 230 212 194
Tr230 x 20 20 10 230 220 210
Tr230 x 8 8 4 230 226 222
Tr240 x 36 36 18 240 222 204
Tr240 x 22 22 11 240 229 218
Tr240 x 8 8 4 240 236 232
Tr250 x 40 40 20 250 230 210
Tr250 x 22 22 11 250 239 228
Tr250 x 12 12 6 250 244 238
Tr260 x 40 40 20 260 240 220
Tr260 x 22 22 11 260 249 238
Tr260 x 12 12 6 260 254 248
Tr270 x 40 40 20 270 250 230
Tr270 x 24 24 12 270 258 246
Tr270 x 12 12 6 270 264 258
Tr280 x 40 40 20 280 260 240
Tr280 x 24 24 12 280 268 256
Tr280 x 12 12 6 280 274 268
Tr290 x 44 44 22 290 268 246
Tr290 x 24 24 12 290 278 266
Tr290 x 12 12 6 290 284 278
Tr300 x 44 44 22 300 278 256
Tr300 x 24 24 12 300 288 276
Tr300 x 12 12 6 300 294 288

4.廃止されたねじ規格一覧

JIS規格(日本産業規格)は、鉱工業品、データ、サービスの品質、性能や試験方法などを定めた国家規格です。
JISは社会環境の変化により改正されるため、過去に規定はあったが廃止された規格も多くあります。

ここでは、すでにJISでは廃止されたが一部業界ではいまだに使われている「廃止されたのに現在でも使われているねじ規格」を紹介します。

【ウィットねじ(W)】

サー・ジョセフ・ウィットウォース

サー・ジョセフ・ウィットウォース
ウィットねじ規格の考案者

1841年にイギリスで制定されたねじで1986年にJIS規格は廃止されました。
ねじ山の角度は55度です。廃止されたものの締結において便利なため、今もなおボルトやナットで使用されています。

【ウィットねじ(W)】のねじ規格表はコチラ

インチ表示(“) 1インチ当りの山数(25.4mm) ピッチ(P) おねじ めねじ 六角頭s(対辺)mm
外径 d 有効径 d2 谷の径 d1 谷の径 有効径 d2 内径(1)
d d2 d1 D D2 D1(参考)
1/8 40 0.64 3.18 6
5/32 32 0.79 3.97 8
3/16 24 1.06 4.76 8
1/4 20 1.27 6.35 5.54 4.72 6.35 5.54 4.91 10
5/16 18 1.41 7.94 7.03 6.13 7.94 7.03 6.34 14
3/8 16 1.59 9.53 8.51 7.49 9.53 8.51 7.73 17
7/16 14 1.81 11.11 9.95 8.79 11.11 9.95 9.06 19
1/2 12 2.12 12 11.35 9.99 12.7 11.35 10.3 21
9/16 12 2.12 14.29 12.93 11.58 14.29 12.93 11.89
5/8 11 2.31 15.88 14.4 12.92 15.88 14.4 13.26 26
3/4 10 2.54 19.05 17.42 15.8 19.05 17.42 16.17 32
7/8 9 2.82 22.23 20.42 18.61 22.23 20.42 19.03 35
1″ 8 3.18 25.4 23.37 21.33 25.4 23.37 21.8 41
1-1/8 7 3.63 28.58 26.25 23.93 28.58 26.25 24.47 46
1-1/4 7 3.63 31.75 29.43 27.1 31.75 29.43 27.64 50
1-3/8 6 4.23 34.93 32.21 29.5 34.93 32.21 30.13 54
1-1/2 6 4.23 38.1 35.39 32.68 38.1 35.39 33.3 58
1-5/8 5 5.08 41.28 38.02 34.77 41.28 38.02 35.52 63
1-3/4 5 5.08 44.45 41.2 37.94 44.45 41.2 38.69 67
1-7/8 4-1/2 5.64 47.63 44.01 40.4 47.63 44.01 41.23 71
2″ 4-1/2 5.64 50.8 47.19 43.57 50.8 47.19 44.41 77
2-1/4 4 6.35 57.15 53.08 49.02 57.15 53.08 49.96 85
2-1/2 4 6.35 63.5 59.43 55.37 63.5 59.43 56.31 95
3″ 3-1/2 7.26 76.2 71.55 66.91 76.2 71.55 67.98 110
4″ 3 8.47 101.6 96.18 90.76 101.6 96.18 92.01 145
5″ 2-3/4 9.24 127 121.09 115.17 127 121.09 116.54 180

噴霧器ねじ(SW)

農業用噴霧器ねじも、ねじ規格統一のために2000年前後に廃止され、管用平行ねじ(G)へ統一されました。
一方で農機具は基本的に頑丈に作られているため、20年以上前に製造された物を修理しようとするといまだにSWねじが必要とされれる場面があります。

【噴霧器ねじ(SW)】のねじ規格表はコチラをクリック

噴霧器ねじ規格 ねじ呼称 SW13.8 SW16 SW22 SW25 SW28 SW32 SW35 SW40 SW60
ねじ山数 (25.4mmにつき) 18 18 14 14 12 12 12 12 12
ピッチ 1.4111 1.4111 1.8143 1.8143 2.1167 2.1167 2.1167 2.1167 2.1167
おねじ外径 1.38 16.0 22.0 25.0 28.0 32.0 40.0 48.0 60.0

■コラム SWねじの見分け方

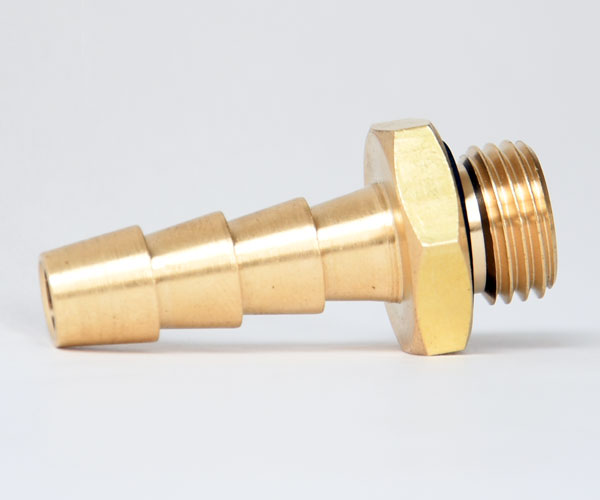

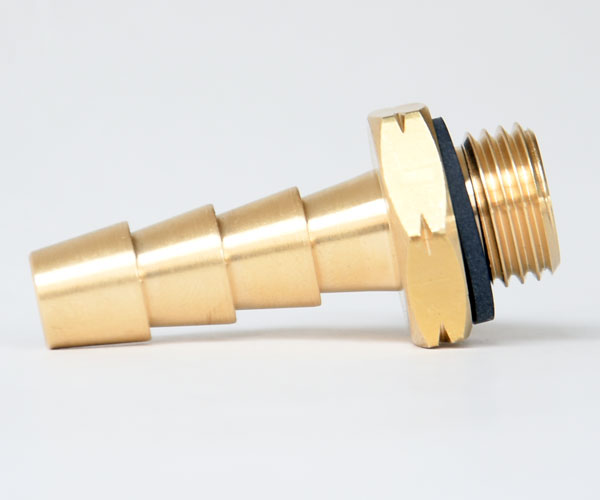

農業用機械のねじの場合、六角部分に横筋があるものが統一後の管用平行ねじ(G)、横筋が無いものがフンムキねじ(SW)となります。

管用平行ねじ(G)

フンムキねじ(SW)

5.その他特殊なねじ

過去から現在においてISOやJISで規定されたねじ規格についてここまで見てきました。

しかし、どうしてもこれら規格に当てはまらない特殊なねじがあります。
それらの特殊ねじについて最後に紹介します。

特殊なねじは鍵と同じ役割があり、あえて誰でもが接続できないように、また取れないように特殊なねじピッチや角度が採用されています。

例えば、子供が公園で遊ぶ遊具のねじやおもちゃなど簡単に開けられると事故に繋がる場所に使用されるねじ。
また戦後まもまく他の都市、他のメーカーの品質が不透明な配管継手が流通しないように、各地の水道局が指定して製造された都ねじや金門ねじなどの水道配管用特殊ねじも存在します。

公園で遊ぶ遊具に使用されるねじ

公園遊具のねじ

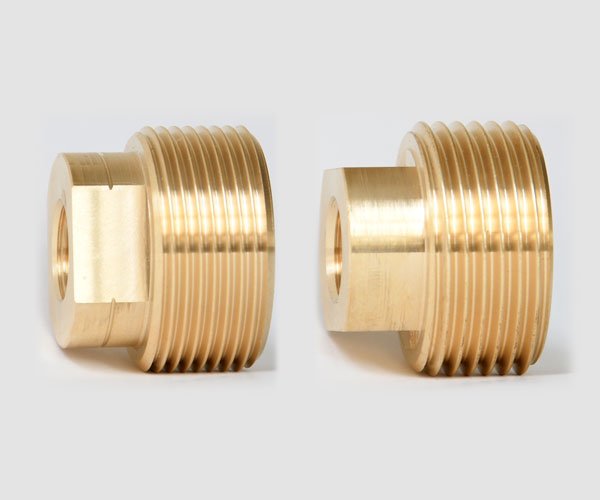

都ねじと普通のねじ

横筋のある都ねじとの比較

6.まとめ

ひとことにねじ規格と言っても、数多くのねじがあることがご理解いただけたでしょうか。
比較的新しいねじの場合は、おおよそメートルねじが使用されているので、ノギスとピッチゲージがあれば計測できるはずです。

その一方で、古い機械に付属していたねじ、海外で購入した製品に付属しているねじを自分で調べるには多くの労力が必要となります。
古いまたは海外製のねじの場合は、専門メーカーに問い合せて時間を短縮しましょう。

7.当社オーミヤについて

「三方良しのモノづくり」を企業理念に、青銅、黄銅を主とする金属から、エンジニアリングプラスチック製の継手を製造販売する東大阪のメーカーです。継手の命は「ねじ」。ねじが合わないと、外れなくなったり、漏れの原因となるため、正しいねじ同士を接続することや規格に沿ったねじを切ることが何より大事です。

この記事のように自分で調べることもできますが、「調べるのが面倒くさい。この見本どおり作って欲しい。」「よく分からない規格のねじが図面にある。」とお困りの際は、まずは下記にお問い合わせください。当社で調べて、作らせていただきます。

お問い合わせはこちら

関連するページRelated pages

免責事項

・開示資料及び内容は、執筆時点での情報となります。
・主観的な評価情報、時間の経過による変化、伝聞情報が含まれることから、その完全性、正確性を保証するものではありません。
・上記理由より、解釈については常に最新の情報を参照され、必ず原文等で御社にてご確認ください。
